川潤股份PLM項目案例介紹

作者：天喻軟件

發布于： 2022-11-18 00:00

分類：特種設備

标簽：三維集成三維 PLM 天喻軟件川潤股份

1. 項目背景及目标

- 項目背景

四川川潤股份有限公司（以下簡稱川潤股份）主要從事系列稀油集中潤滑系統、系列幹油集中潤滑系統、系列液壓控制系統及元件、50MW～1000MW鍋爐部件、能源化工容器及電站輔機的研制及生産。

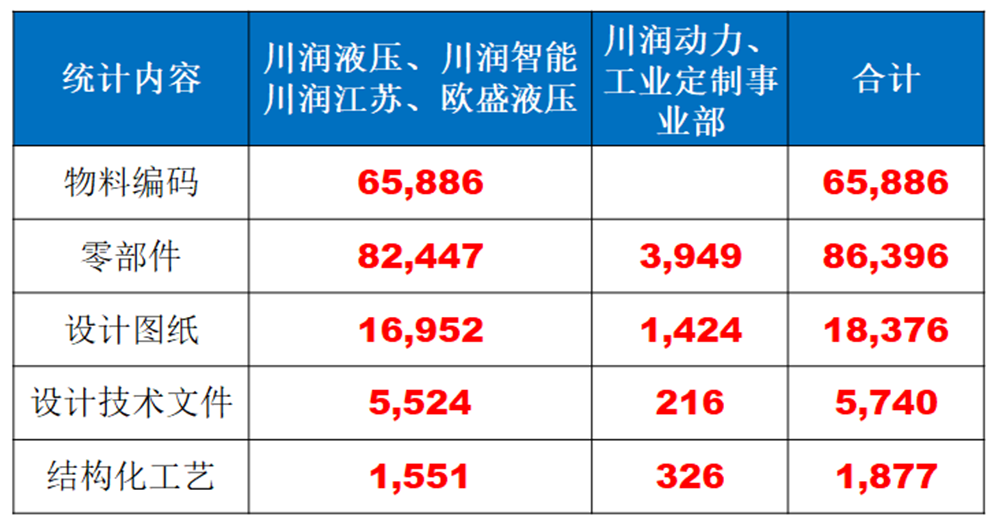

川潤股份PLM項目自2020年7月21日實施啓動以來，通過業務調研、業務解決方案研讨及藍圖規劃、系統功能開發、系統上線試運行及知識轉移5大階段，完成川潤液壓、川潤智能、江蘇液壓、川潤動力、歐盛液壓及工業定制事業部等全子公司系統上線，實現共計13大功能模塊上線使用。

前期經過業務調研，川潤股份五個分子公司具備三種完全不同的設計業務模式，四種不同的工藝管理方式。經項目組讨論，最終部署2套系統，其一為川潤動力使用，其二為其餘子公司使用。

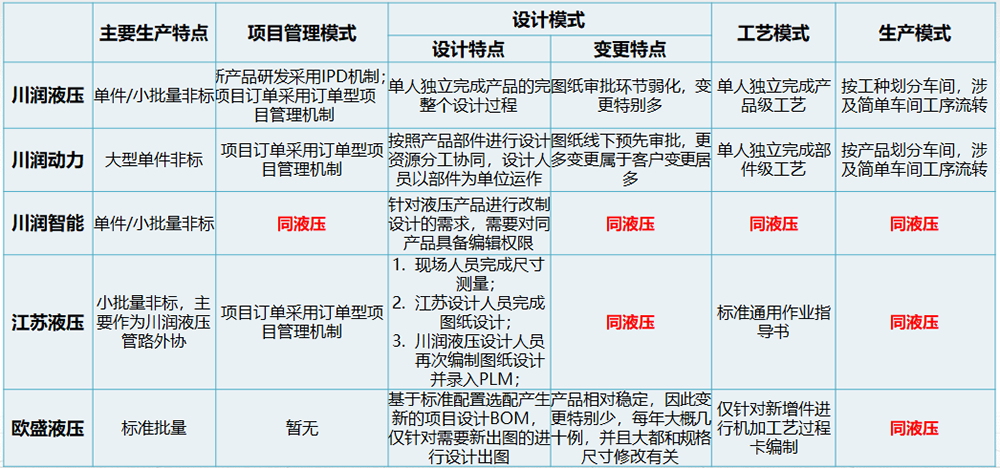

川潤股份各子公司業務模式特點

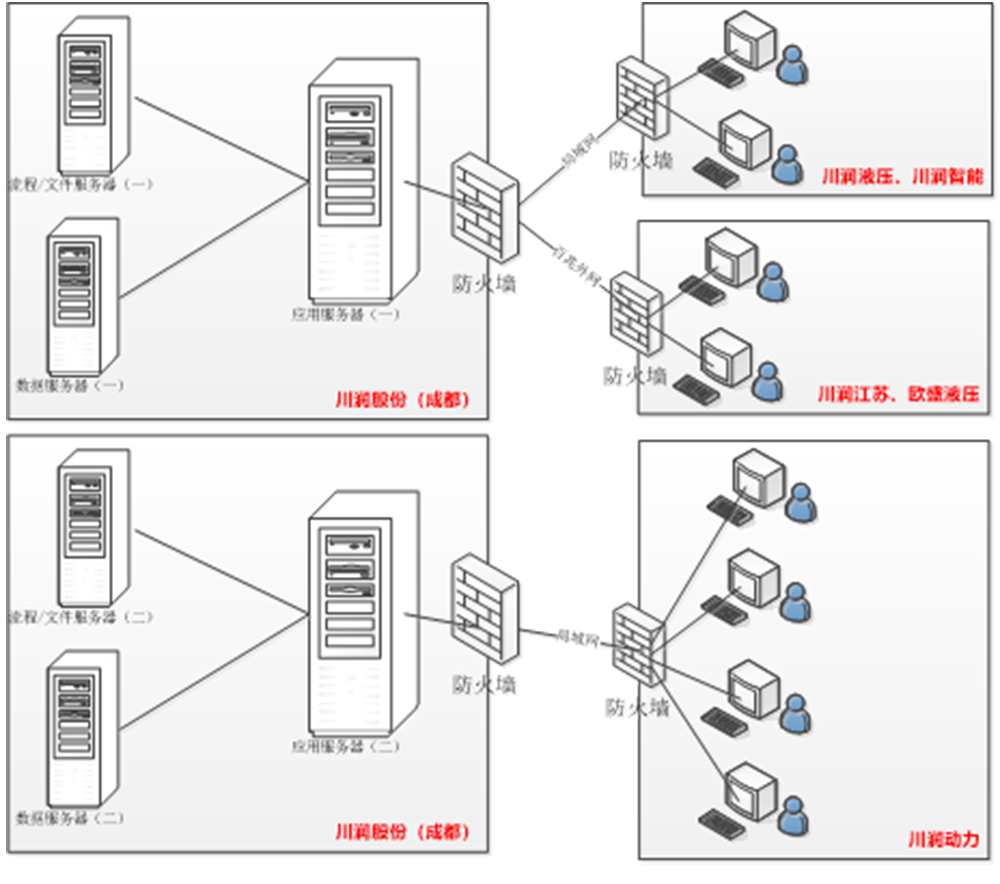

川潤股份PLM系統部署方案

- 項目實施目标及功能模塊

川潤股份PLM項目最高目标以業務為基礎，以流程為牽引，以數據為核心，打破信息孤島，實現平台價值最大化。具體實施業務目标如下：

序号	效益急需改善内容	提升或減少比例系數
1	建立企業共享平台，知識共享提高	90%
2	電子文件安全性提高	98%
3	圖檔信息查找時間縮短	20%--50%
4	重複勞動減少	5%--35%
5	工程更改成本減少	15%--20%
6	流程一緻性提高	80%
7	項目周期縮短	5%--10%
8	提高文檔版本标準性	90%
9	曆史數據重用率提高	90%

詳細實施功能模塊及完成情況如下：

模塊名稱	模塊完成事項說明	完成情況說明
InteCAD	1）基于InteCAD完成CAD模闆的統一，形成統一的制圖軟件和制圖模闆基礎，修訂企業制圖标準Q/CR 1206.1-2005《機械制圖産品圖樣基本要求》； 2）實現InteCAD與編碼集成，實現PLM編碼點選。	完成
編碼管理	1）結合編碼管理研讨決策完成Q/CR 1602，Q/CR1603 企業編碼相關标準的修訂，在集團範圍内重新統合編碼規範； 2）實現外購件、原材料、消耗品、産品圖号及通用件在線申請、審批及變更管理； 3）小步改進，大步提升，實現物料編碼優選管理； 4）完成曆史編碼導入，并實現各子公司物料編碼數據同步管理。	完成
項目管理	1）形成訂單項目設計文檔項目管理機制，實現訂單項目、售前項目及工藝項目模闆、項目計劃下達、項目執行跟蹤及項目交付物管理，技(jì )術文檔的存儲實現規範化歸檔管理。	完成

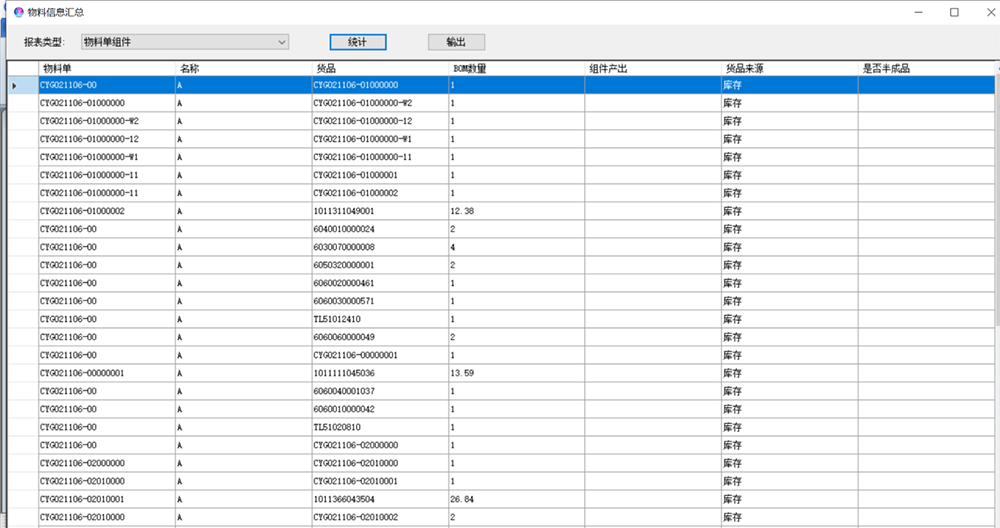

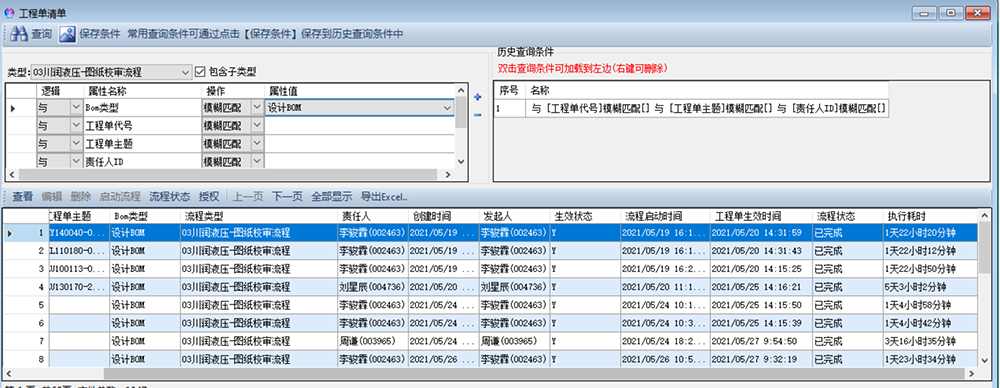

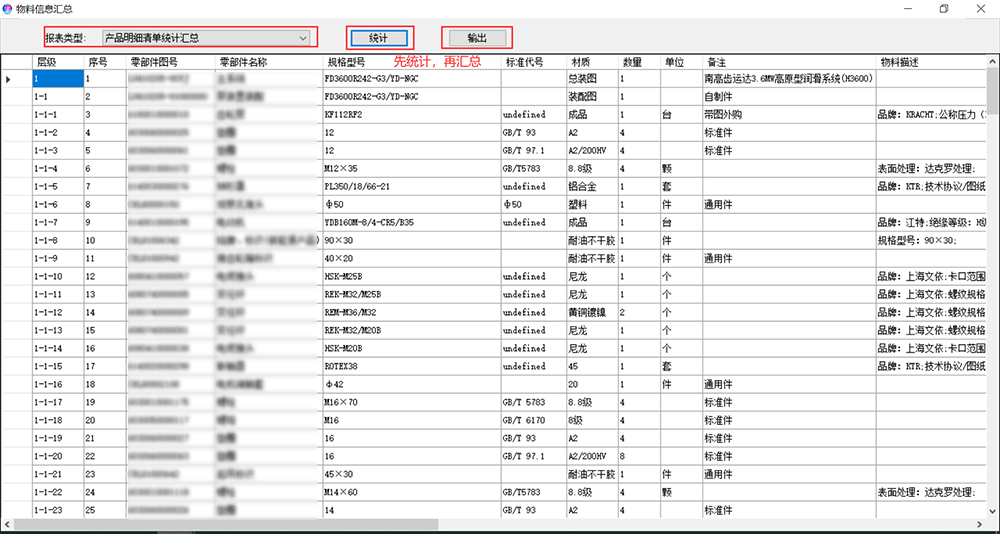

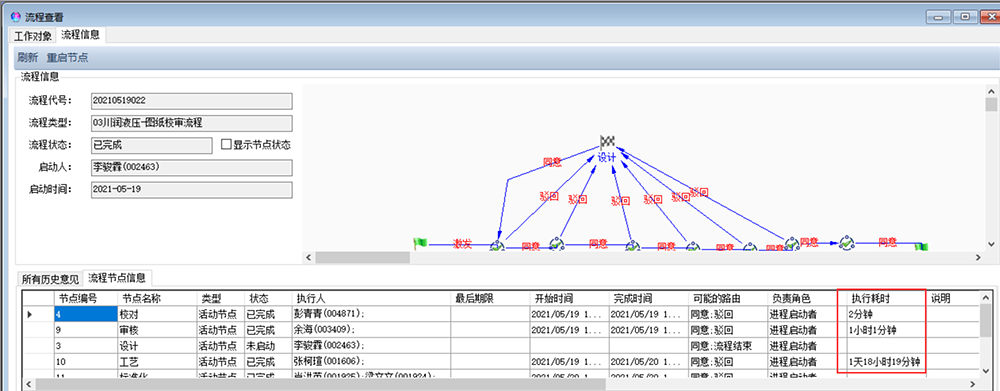

産品設計管理	1）通過Excel導入方式實現曆史圖紙、電氣BOM、管路BOM及歐盛超級BOM數據導入； 2）通過InteCAD集成，實現CAD數據導入； 3）通過Inventor2018集成，實現三維數模、二維工程圖解析與導入； 4）提供Inventor2018插件，實現PLM與Inventor集成管理； 5）實現自貢基于擴展屬性方式DWG圖紙解析與導入； 6）設計圖紙導入的設計BOM，系統完成流程簽審及電子簽名； 7）基于設計BOM，實現各類設計數據統計彙總輸出。	完成

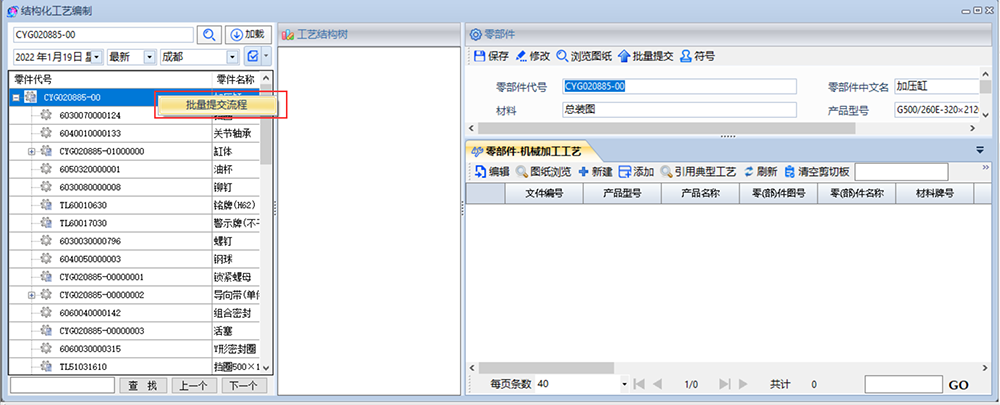

結構化工藝管理	1）首次實現工藝文件的線上管理，逐步确保公司技(jì )術工藝文檔線上規範管理； 2）實現設計BOM轉換工藝BOM，進行工藝BOM維護，并基于BOM進行結構化工藝卡片編制； 3）基于結構化工藝卡完成材料消耗定額管理； 4）實現工藝資源庫與結構化工藝卡綁定； 5）快速實現結構化工藝卡流程簽審； 6）基于工藝簽審流程，實現工時定額管理； 7）基于材料消耗定額、工時定額實現工藝各類數據統計彙總輸出。	完成

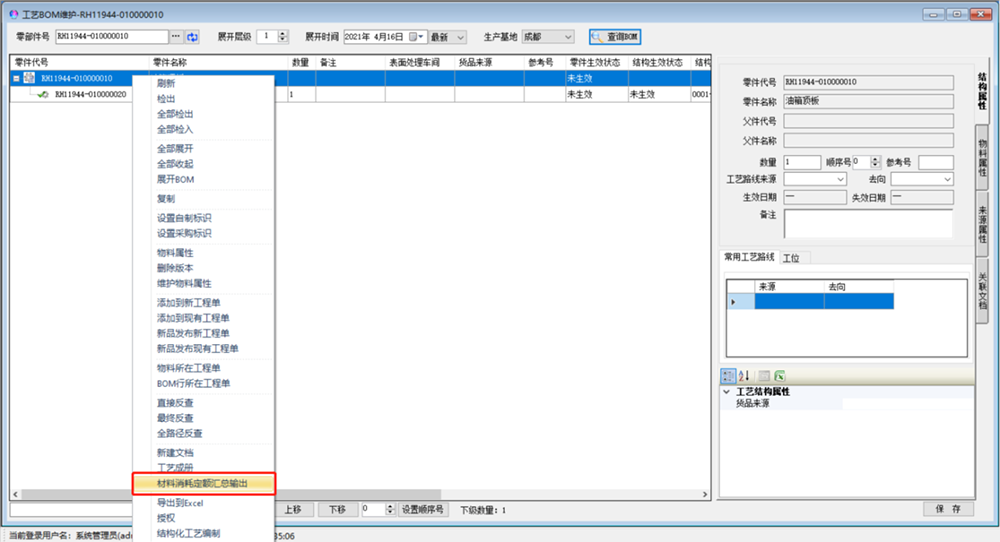

BOM管理	1）基于圖紙及Excel導入，實現設計BOM管理； 2）設計BOM自動轉換工藝BOM，實現工藝BOM管理； 3）基于超級BOM及産品配置規則，自動生成訂單BOM管理； 4）基于工藝BOM及結構化工藝卡，自動生成制造BOM管理； 5）正式拉通設計BOM，工藝BOM和制造BOM，實現自動轉換，不再需要手工編制。	完成
産品配置管理	1）産品型譜自定義； 2）基于超級BOM定義産品配置規則； 3）基于超級BOM、産品配置規則以及訂單編号，自動計算生成訂單BOM。	完成

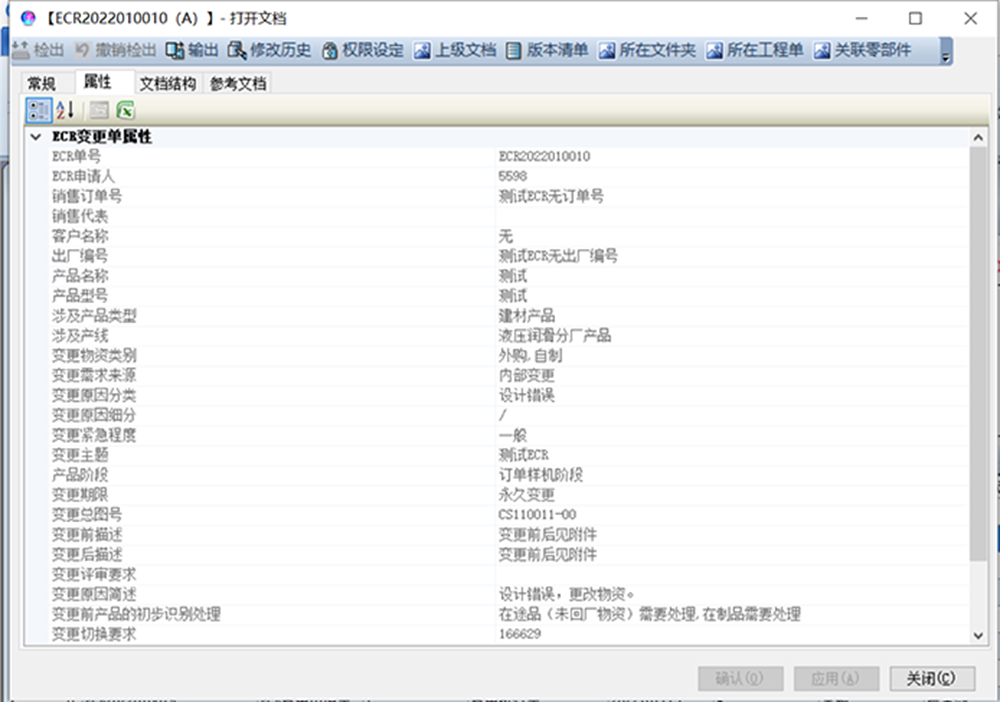

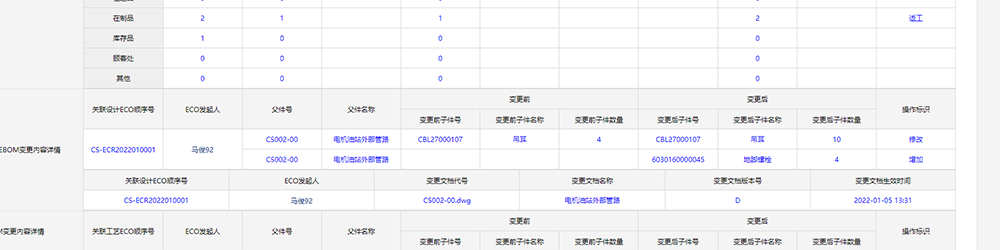

變更管理	1）首次通過OA與PLM系統集成實現EC變更與流程數據打通，重新梳理構建變更管理流程，實現跨系統多部門變更管理和變更統計； 2）基于ECR系統完成設計圖紙、工藝BOM的ECO管理； 3）變更執行結果，通過OA集成，反饋至OA進行ECN通知管理； 4）基于變更結果，實現變更數據統計彙總。	完成
打印管理	1）設計圖紙及工藝文件完成流程簽審後，自動實現電子簽名管理； 2）設計圖紙輸出時，自動轉換PDF文件，同時加蓋版本号、二維碼以及水印章。	完成
NCR管理	1）通過OA系統與PLM集成，實現自動接收OA系統完成審批的NCR，實現不合格問題的積累，在後續開發同類産品整體抽取不合格數據，在TR評審作為輸入進行規避。 2）建立NCR與零部件關聯關系； 3）基于産品實現NCR統計彙總。	完成
移動APP	1）手機APP實現待辦任務查閱與審批； 2）手機APP實現圖紙、工藝文件在線查詢與預覽。	完成
系統集成	1）實現OA系統集成； 2）促進Intekey加密軟件實施，實現加密集成（未裝加密電腦，下載圖紙自動加密）； 3）實現設計工具：Inventor2018、InteCAD2018等集成。	CRM、ERP等系統因為其他軟件原因暫未決策，未進行實施（計劃後續與天喻簽訂單獨說明，以便後續條件具備時，可以啓動其他系統集成事項）。
油漆清單管理	1）基于設計BOM，在線編制結構化油漆清單； 2）油漆清單編制實現與編碼數據集成； 3）基于油漆清單實現油漆清單管理，實現油漆定額自動計算輸出。	完成

2. 項目主體業務流程介紹

◐ 川潤液壓整體業務流程圖

川潤液壓主要以非标産品為主， PLM系統中的工作模式見下圖：

川潤液壓整體業務流程圖

業務流程圖說明：

- PLM系統接收CRM系統審批通過的銷售機會（結構化數據），并依據銷售機會選擇的行業，指派到對應的産品經理進行技(jì )術評審，針對技(jì )術評審不通過的則在PLM系統進行表态後，将意見反饋回CRM系統，終止該銷售機會；
- 針對标準産品号則不需要進行後續技(jì )術評審，産品經理直接給出标準産品号，PLM系統将标準産品号反饋回CRM系統；
- 技(jì )術評審通過的銷售機會，則由産品經理确定該機會對應的虛拟産品号（如果一個銷售機會對應多個産品，則需要産品經理拆分成單個産品，并确定每個産品的售前産品号），同時根據确定的售前産品号下發機械及電氣部分的售前支持任務；
- 技(jì )術工程師接收售前支持任務後，在PLM系統進行技(jì )術方案及報價BOM的編制，編制完成後，在PLM系統進行審批生效。PLM系統以虛拟産品為單位，将其機械部分和電氣部分的報價BOM組合成一個完整的報價BOM，發送至CRM系統，CRM系統進行後續組件、報價分析等環節；
- 合同評審仍然在OA系統進行，産品經理需在PLM系統進行産品号的申請；
- 針對最終合同簽訂的項目，由技(jì )術中心項目管理人員在PLM系統進行項目任務的錄入（可将合同、技(jì )術協議作為附件上傳該項目任務），項目任務錄入完成後，指派設計及工藝負責人，由其進行下級逐級任務分派；
- 設計工程師接收設計任務後，可進行該項目産品圖的設計，在設計過程中，可在PLM系統進行新增物料編碼的申請。産品圖設計完成後，可批量導入PLM系統，生成設計BOM，完成圖紙或者模型的簽審；
- 技(jì )術中心完成項目的設計圖紙後，工藝部可将該設計BOM轉為工藝BOM，維護相關工藝屬性，并進行工藝任務分派；
- 工藝員接收工藝設計任務後，在PLM系統使用結構化工藝進行工藝卡片的編制、材料定額的編制及工時定額的編制，完成工藝設計任務；
- PLM系統根據預先定義的MBOM生成規則，自動生成MBOM，傳遞ERP系統使用；
- 除此之外，PLM系統還提供變更管理、NCR管理、項目管理、系統集成等多個功能模塊，支撐業務的正常流轉。

◐ 川潤智能整體業務流程圖

川潤智能主要以非标産品為主， PLM系統中的工作模式見下圖：

川潤智能整體業務流程圖

業務流程圖說明：

- 針對最終合同簽訂的項目，由技(jì )術中心項目管理人員在PLM系統進行項目任務的錄入（可将合同、技(jì )術協議作為附件上傳該項目任務），項目任務錄入完成後，指派設計及工藝負責人，由其進行下級逐級任務分派；
- 設計工程師接收設計任務後，可進行該項目産品圖的設計，在設計過程中，可在PLM系統進行新增物料編碼的申請。産品圖設計完成後，可批量導入PLM系統，生成設計BOM，完成圖紙或者模型的簽審；
- 技(jì )術中心完成項目的設計圖紙後，工藝部可将該設計BOM轉為工藝BOM，維護相關工藝屬性，并進行工藝任務分派；
- 工藝員接收工藝設計任務後，在PLM系統使用結構化工藝進行工藝卡片的編制、材料定額的編制及工時定額的編制，完成工藝設計任務；
- PLM系統根據預先定義的MBOM生成規則，自動生成MBOM，傳遞ERP系統使用；
- 除此之外，PLM系統還提供變更管理、NCR管理、項目管理、系統集成等多個功能模塊，支撐業務的正常流轉。

◐ 江蘇液壓整體業務流程圖

江蘇液壓整體業務流程圖

◐ 歐盛液壓整體業務流程圖

歐盛液壓整體業務流程圖

◐ 川潤動力整體業務流程圖

歐盛動力整體業務流程圖

3. 項目關鍵核心功能介紹

◐ 編碼管理

川潤股份原編碼管理分散在不同系統（英泰PLM管理原材料，OA系統管理外購件編碼），無法實現編碼數據源統一管理。

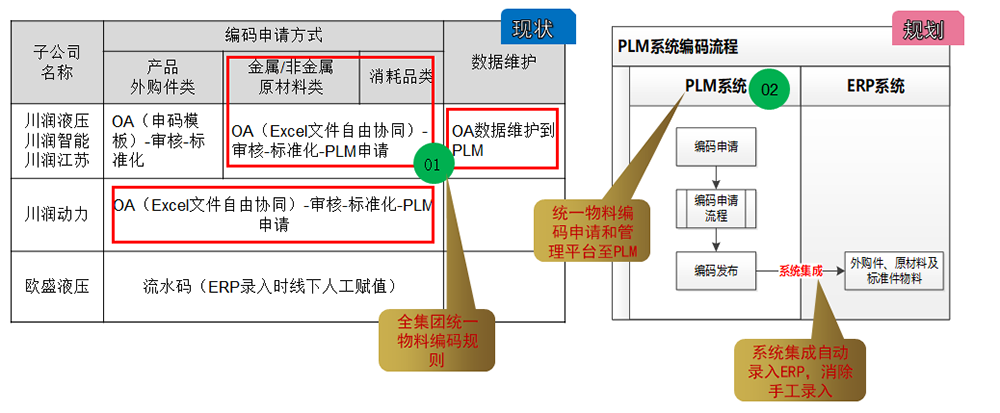

編碼管理現狀及規劃

川潤編碼管理特點，總結概括，具有以下幾個特點：

- 編碼類型較多（800+），且每個編碼類型對應的擴展屬性集均不一緻，但是編碼規則基本上一緻：大類+中類+小類+流水号；
- 集團統一編碼規則，但是目前部署2套系統，編碼規則及編碼數據需要實現共享，而編碼流程按照各自子公司進行設置；
- 曆史編碼數據量較大，需要導入PLM系統進行集中使用。

為滿足川潤整體編碼管理要求，因此實現以下定制開發功能，滿足用戶使用要求：

- 編碼規則、編碼屬性集均按照編碼小類進行設置；

注釋：系統配置工作量較大。

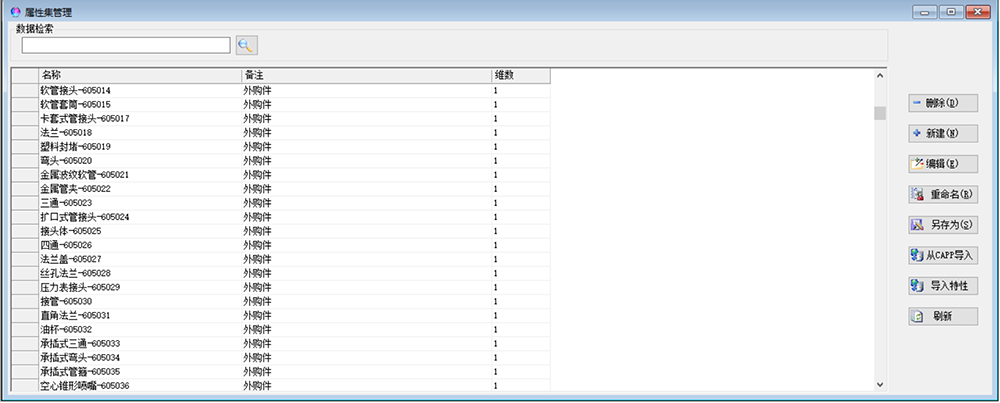

編碼屬性集設置

編碼規則設置

- 屬性集設置，支持定義參考示例值，以便數據填寫時，進行規範化标準化填寫；

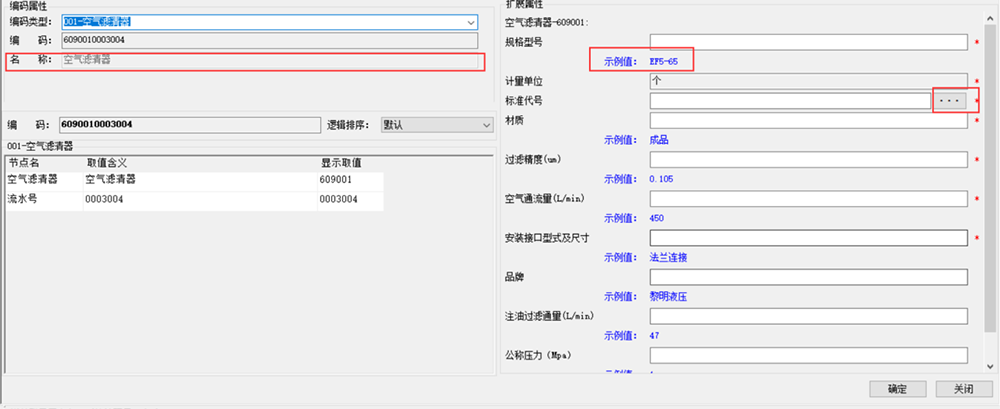

編碼參考示例值

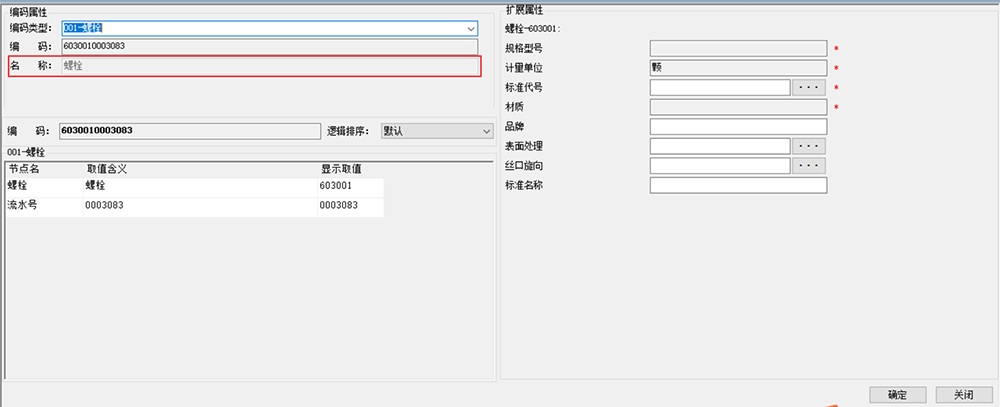

- 編碼名稱填寫，自動帶入，不可編輯；

編碼名稱自動帶入，不可編輯

- 編碼創建時，進行編碼屬性值唯一性校驗，如果有重複，則不允許創建編碼，避免出現一物多碼；
- 編碼生效後自動生成零部件和寫入工藝資源庫，解決編碼對象與零部件對象分開管理問題（同時采用“物料描述”記錄公共屬性外的其餘屬性，解決800多個編碼類型屬性項不一緻問題）；

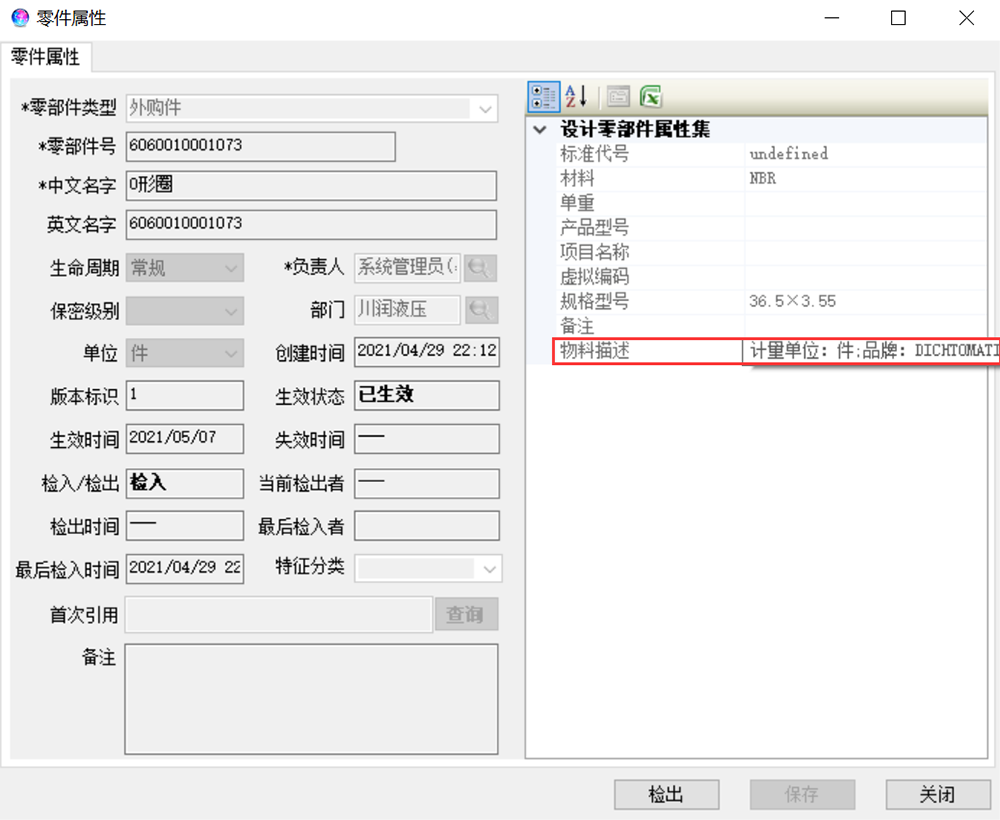

編碼生效後自動創建零部件

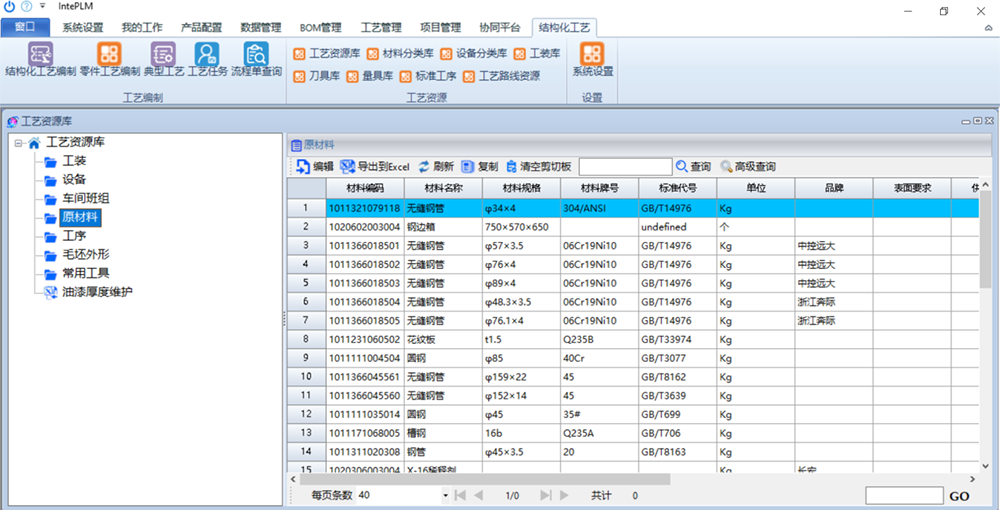

編碼與工藝資源庫數據同步

定制功能，實現基于标準Excel導入格式，實現曆史編碼導入（同時記錄曆史編碼與現有編碼對應關系）；

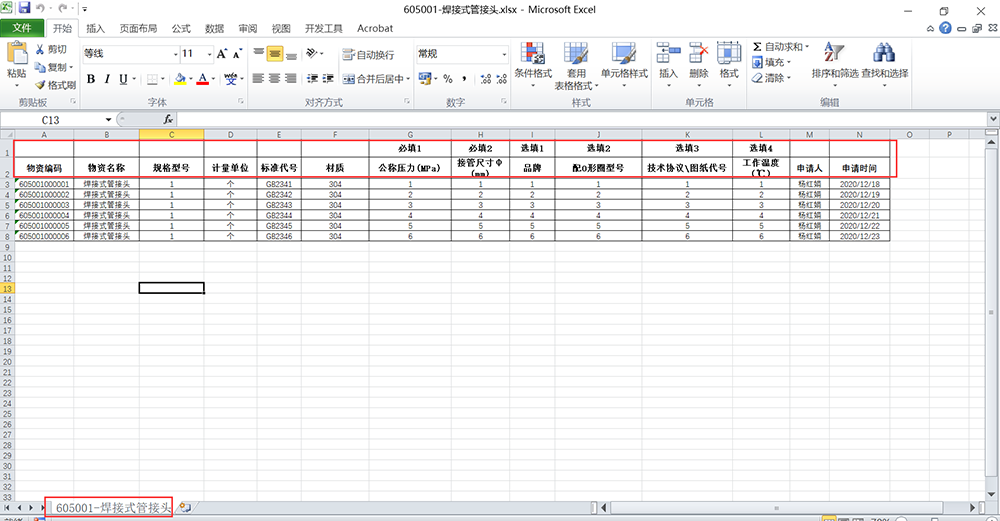

編碼曆史數據導入

- 實現不同數據庫，編碼規則統一，編碼流程分開管理的集團管要求；
- 定制功能實現編碼優選與非優選設置（因為川潤液壓産品設計60%為外購件，因此需要設置編碼優選與非優選，以便設計人員在選用編碼時，優先選擇優選編碼）。

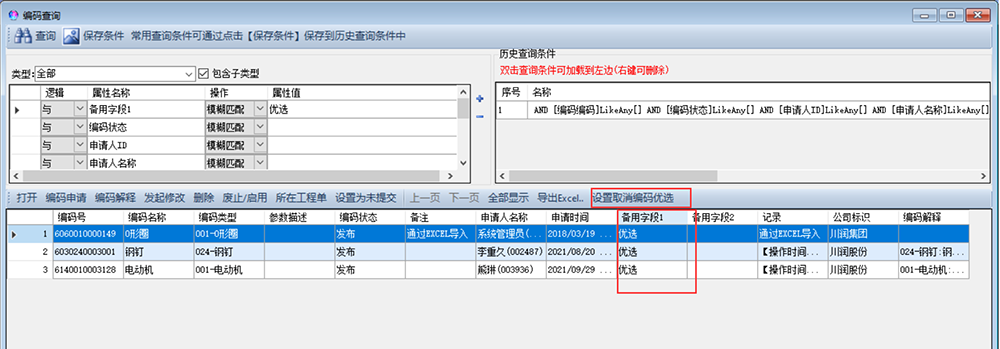

編碼優選與非優選設置

◐ 曆史數據導入處理

川潤液壓存在多種形式曆史數據（天河CAD-9列數據、天河CAD-10列數據、Inventor工程圖轉換之後的DWG文件（明細欄存在多行的情況），無法兼容多種形式導入，且經前期測試，用戶導入一整套曆史數據繁瑣，無法快速導入。

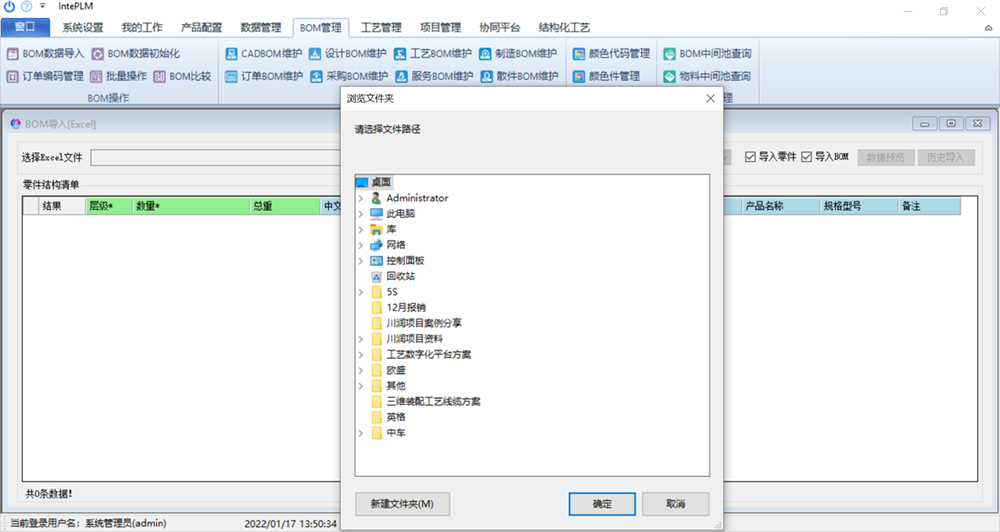

采用定制開發功能，不再解析具體圖紙，通過Excel導入方式，通過文件夾導入後，自動找尋對應圖紙，帶入圖紙至零部件描述文檔，實現曆史數據快速導入。

曆史數據導入

◐ 制造BOM管理

川潤股份2名專人每天對照設計BOM及工藝卡進行制造BOM編制，消耗大量時間，一旦MBOM變更後，難以處理和追溯。

ERP(Oracle)按照工單管理方式進行MBOM搭建，即物料流轉車間生成中間過程件，處理規則十分麻煩。

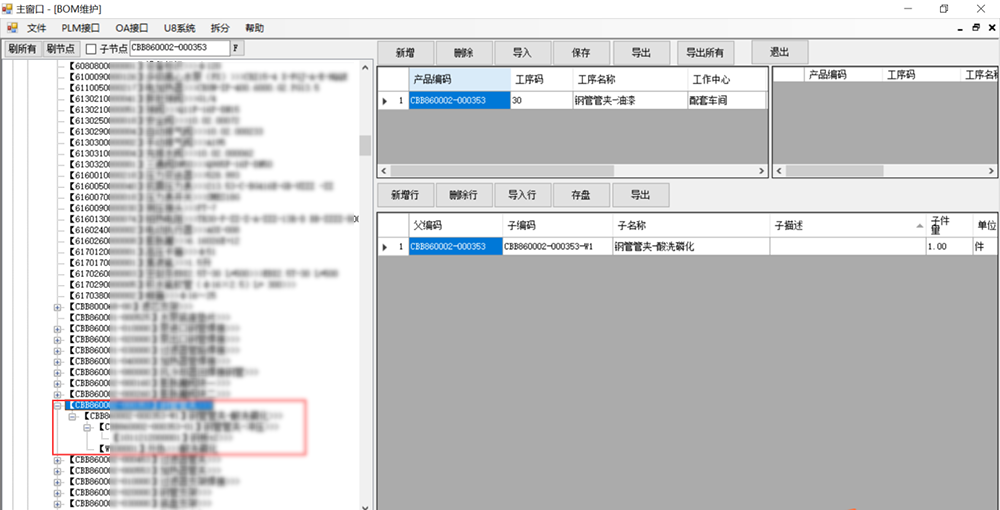

Oracle-MBOM形态

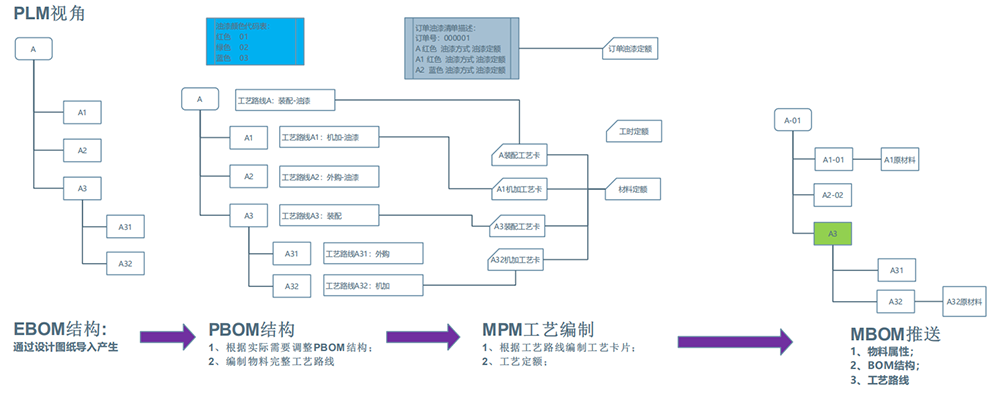

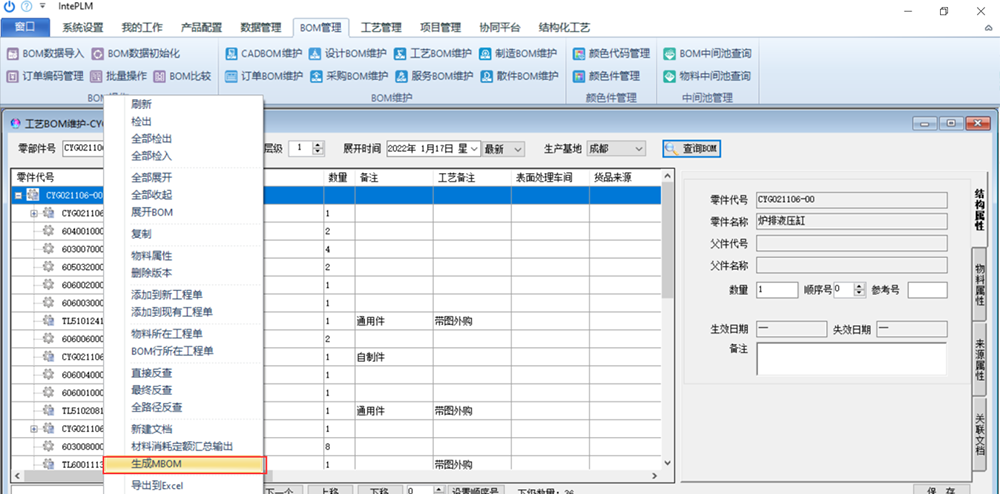

MBOM自動生成

◐ 三維設計與零部件庫集成功能

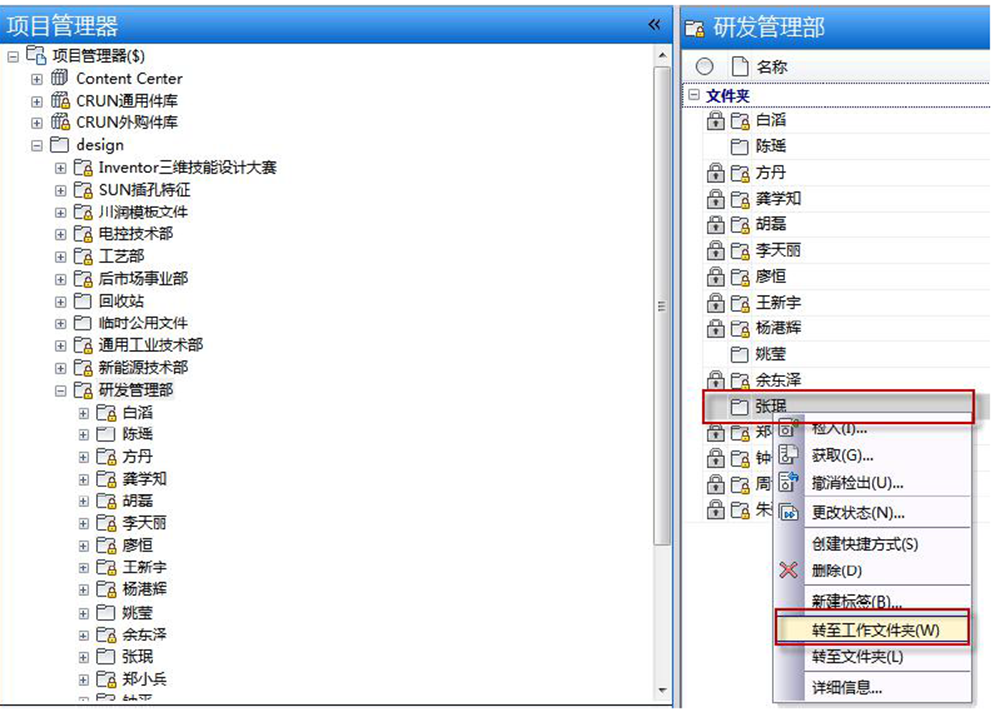

用戶使用Inventor2018進行三維模型設計，Inventor自帶Valut功能，該Valut庫類似于文件夾管理，但是有對應的權限及曆史記錄追溯。

Valut庫功能展示

綜合用戶實際三維使用需要，因此制定三維集成方案如下：

三維集成設計方案

考慮目前用戶全三維設計進度較慢，但是為滿足三維設計使用需要，因此項目組第一步實現Inventor工程圖導入，但是第二步三維設計需要的功能已進行部署和開發。

◐ 工時定額管理

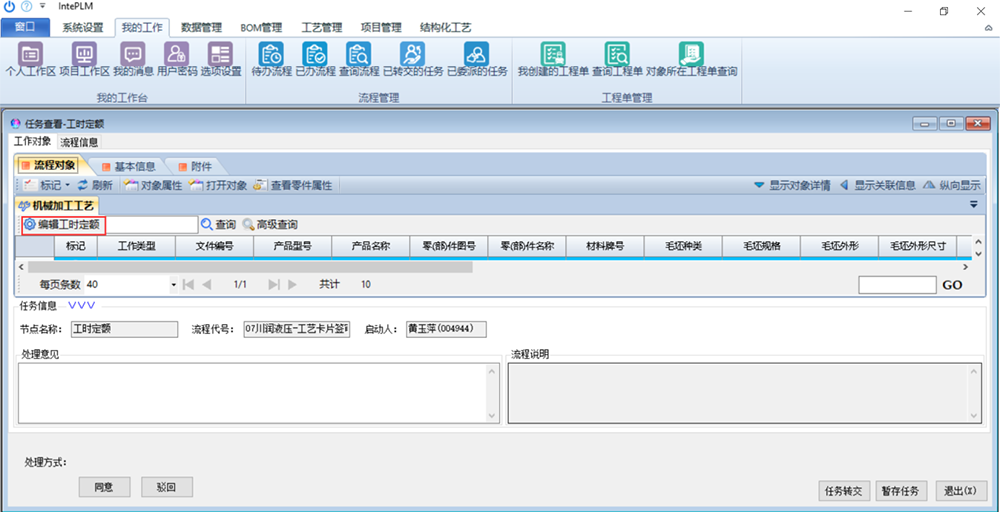

經過前期調研，川潤工時定額由工時定額專員進行維護，因此PLM系統實現基于工藝卡審批流程，控制工時定額數據編輯（隻允許工時定額步驟進行工時定額數據維護，其餘不允許進行編輯），工時定額編輯時，可點擊圖紙浏覽，實現設計圖紙的快速預覽。

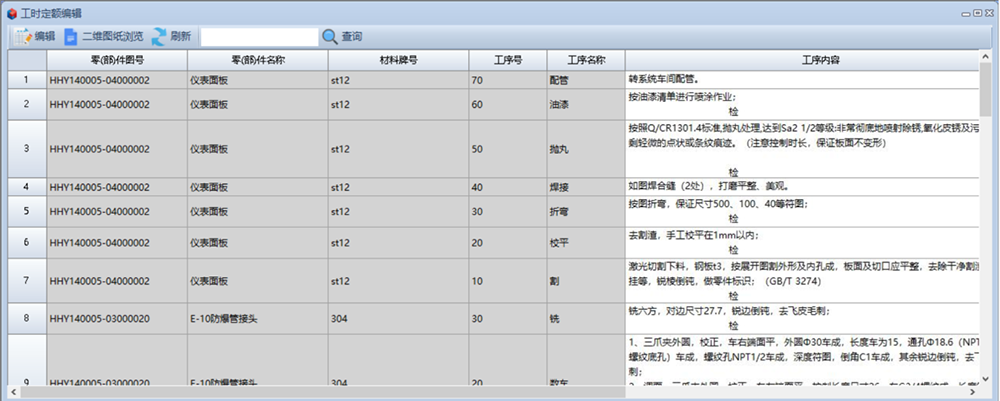

工時定額管理

◐ 油漆清單管理

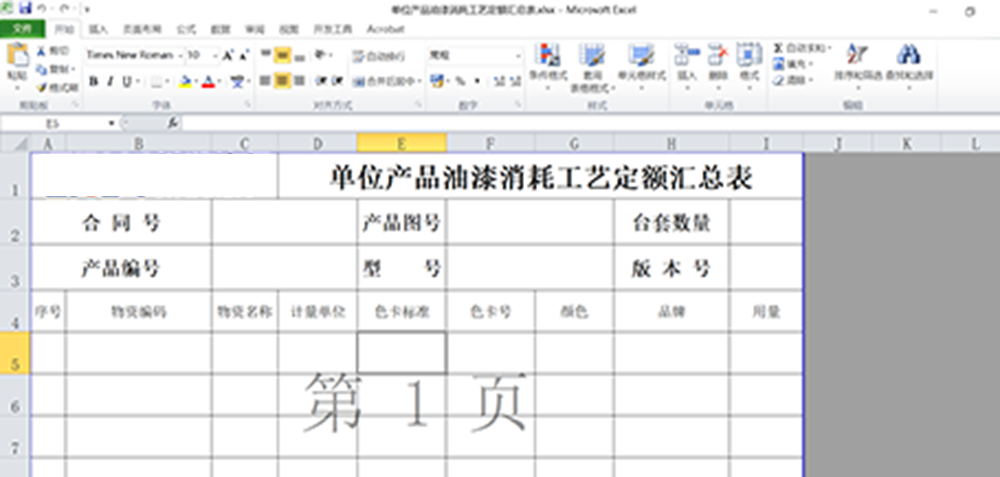

考慮到目前不同客戶對于零部件表面塗漆及産品使用場景差異（耐高溫、防腐等因素），因此目前川潤現場使用Excel進行油漆清單編制，但是該油漆清單管理存在以下問題點：

- 設計填寫的油漆編碼，全靠人為手工輸入，數據準确性存在差異；
- 工藝需要根據該表單，單獨編制油漆定額，數據管理分散；
- 車間生産時，不同油漆定額面對的都是同一個制造BOM，車間容易産生領料錯誤。

油漆清單規劃方案

針對以上内容，PLM使用以下方式實現油漆清單管理：

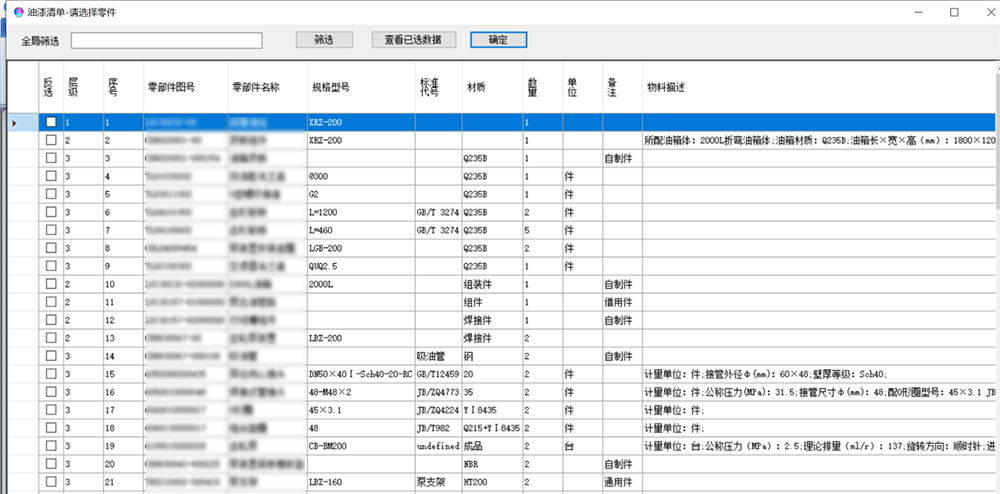

- 設計人員直接基于設計BOM，勾選需要進行油漆的零部件；
- 基于初版油漆清單，選擇編碼數據中的油漆數據；
- 工藝基于權限控制，進行油漆清單編制；
- 最終基于結構化油漆清單數據，實現油漆定額自動計算及表單輸出；
- 結構化工藝清單為後續業務擴展奠定基礎。

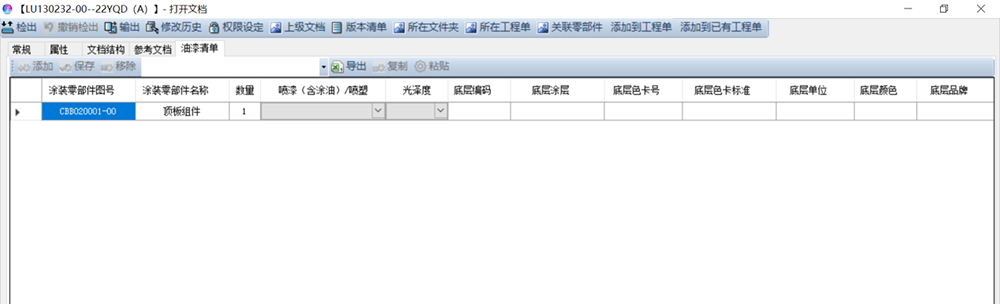

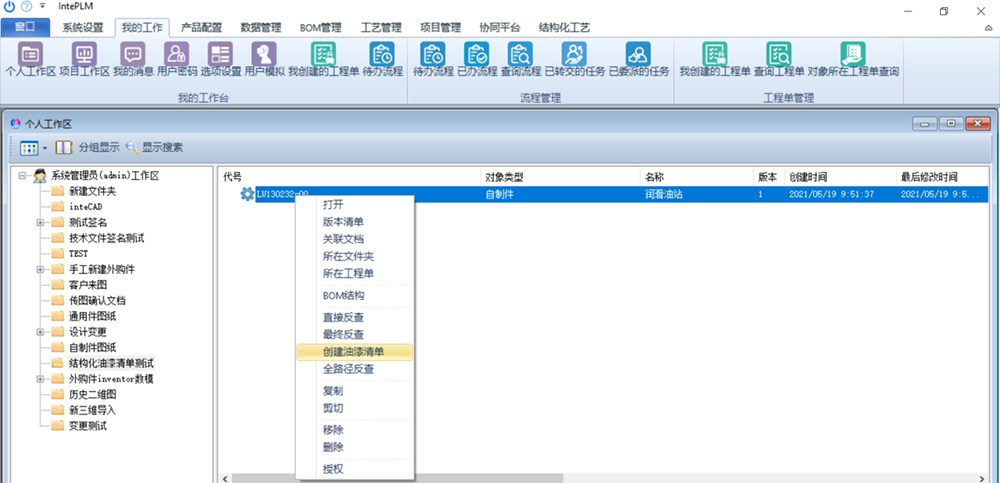

油漆清單管理實現截圖

◐ OA系統集成管理（關于變更管理）

川潤設計變更申請單及設計變更通知單一直在OA系統進行流轉（因為變更申請來源、變更申請審批過程以及變更通知均涉及多個部門，如果全部放置PLM系統進行管理，涉及部門廣，參與面寬，且PLM系統無法實現OA系統結構化表單編輯模式管理），因此PLM系統與OA系統進行集成，OA系統進行變更申請及變更通知PLM系統進行變更執行（變更執行後，傳遞變更結果至OA系統，OA系統在變更通知單中進行顯示），具體業務流程圖如下：
